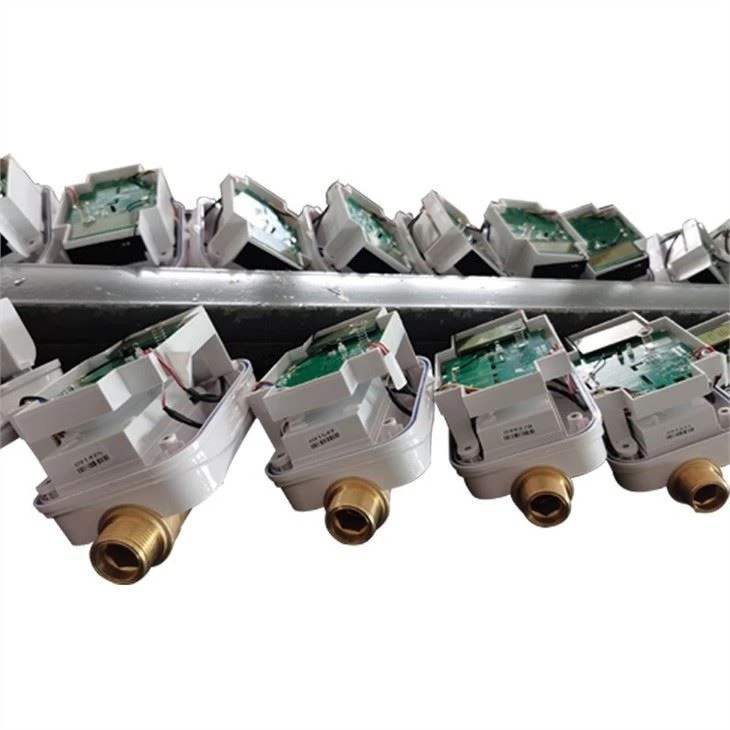

Ultrazvuková testovací lavička voda používaná na ultrazvukové měřiče vody

Ultrazvuková testovací lavička na vodu používaná na ultrazvukové měřiče vody

Podle současných standardů a předpisů o ověřování měření studené vody, měřiče horké vody a měřiče tepla, nově vyvinuté multifunkční měření a detekční zařízení integrující tok za studena a horké kapaliny . Současně může provádět měření a měřiče studené vody, horké vodní měřiče a tepelné měřiče a tepelné měřiče a tepelné měřiče.}

The design technology of the device is novel, advanced, and highly automated. The calculation, detection and control software is at the leading level in the same industry in the country, and it is simple, flexible and convenient to operate. The device uses video camera and M-BUS to read the flow indicator of the meter under inspection, avoids human error, and achieves accurate and reliable measurement and detection Výsledky . Má pozoruhodné vlastnosti vysoké účinnosti práce a vynikajícího výpočtu .

Ověřovací zařízení pístového měřiče

1. Základní informace o zařízení

2. Složení zařízení

Toto zařízení se skládá z systému zdroje vody, pístového systému, potrubí měřiče upínače, zařízení pro nastavení toku, standardního systému zařízení, softwarového řízení a systému sběru dat;

2.1 Systém zdroje vody

Vodní čerpadlo nebo píst: Nejvyšší průtok je 8 m³/h, pomocí ovládání frekvenčního převodníku může software nastavit různé frekvence

Nádrž na stabilizace tlaku airbagu: Používá se ke stabilizaci tlaku potrubního systému . průtok Q3 a vyšší používá vodní čerpadlo pro přívod vody .

Nádrž na vodu: 304 Nerezová ocel, spodní část nádrže na vodu je vybaveno senzorem na hladinu kapaliny, softwarový systém může shromažďovat proudovou hladinu vodní nádrže, je vybaven elektrickým topným zařízením a přesnost teploty vody je ± 1 stupeň .

2.2 Pístový systém

Standardní kumulativní tok pístového zařízení je produktem vnitřní průřezové plochy pístu a posunu pístu v časovém období . Přesné měření pístového posunu je tedy jedním z klíčových faktorů, aby se snížila nejistota zařízení ...}.}......... {2}. Výstup pro kompenzaci chyby pístového průměru válce . Aby se zlepšila přesnost měření posunu, používá toto zařízení k měření posunu pístu . výstupního signálu pravítkového signálu} .} .}.}}.}.}}.}.

2.3 Potrubí měřiče

Potrubí měřiče je složeno ze zařízení pro upínání měřiče, potrubí, on-off ventilu atd. Únik vzduchu způsobený poškozením těsnicího kroužku způsobeného nadměrnou dobou používání . Testovací potrubí je nastaveno tak, aby splňovalo požadavky na usazování testovaného měřiče . Tabulka upínacího zařízení používala tři optické os. Dobré . Přední a zadní přímé potrubí jsou vyrobeny z materiálu POM . Koeficient tepelné rozšiřování a kontrakce je velmi malý . Slider přijímá numerické ovládání . Zpracovává se najednou . .

2.4 Řízení regulace toku:

Zařízení je vybaveno dvěma potrubími v průtokovém bodě a dva elektromagnetické průtokové metry se používají jako tok označující zařízení . pod 250L, DN2 . 5 Elektromagnetické ráže se používá a používá se k toku a používá se k toku a používá se k toku a používá se k toku a používá se k toku a používá se k toku a používá se k toku a používá se k toku a používá se k toku a používá se toku, a používá se k toku. Nad 500L . vybavené pneumatickým regulačním ventilem . PLC přijímá režim řízení PID . Podle zpětné vazby elektromagnetického průtokoměru je otevření pneumatického regulačního ventilu ovládáno pro nastavení nastaveného toku.

2.5 Standardní systém

Standardní zařízení zařízení přijímá kombinaci pístového a elektronického stupně . zařízení ve výchozím nastavení používá píst jako standardní zařízení<=500l. the="" piston="" can="" provide="" accurate="" instantaneous="" flow.="" you="" also="" use="" a="" high-speed="" counter="" to="" collect="" displacement="" pulse="" of="" grating="" ruler="" achieve="" standard="" volume="" measurement.="" when="">500L, zařízení používá 150 kg/6000e elektronické stupnice jako standardní zařízení .

2.6 Systém řízení softwaru

Řídicí systém je složen hlavně z průmyslového počítače, SIEMENS S 7-200 inteligentního systému, servomotoru, mřížkového pravítka, různých teplotních a tlakových senzorů, pneumatického kulového ventilu, softwaru platformy atd. Motory PLC a Servo přijímají mezinárodně renomované značky s vysokou přesností a vysokou spolehlivostí a software pro kontrolu a zpracování dat jsou psány v souladu s příslušnými národními ověřovacími předpisy .

The sensors mainly include temperature sensor and pressure sensor, which are located at the inlet and outlet of the pipeline and the water outlet of the piston. They are respectively used to measure the temperature and pressure of the liquid, and then transmit the information to the PLC and software system in time. The control system has many protections and sound and light alarms, such as low air pressure alarm, low water tank level alarm, meter not in Umístěte alarm, píst nad teplotním poplachem, píst nad tlakovým poplachem, pístový alarm atd. .

V tomto zařízení je rozsah měření teploty teplotního senzoru (0-100) ° C a úroveň přesnosti je a; Rozsah měření tlaku tlakového senzoru je (0-1.6) MPA a úroveň přesnosti není menší než 0 . 5%.

Software tohoto zařízení je zapsán v Visual Studio C#pomocí databáze Microsoft Access, proces detekce může být zapsán do databáze a uživatel může upravit proces řízení podle různých oprávnění .

Po detekci jsou data chyby uložena do databáze a uživatel může dotazovat data chyby detekce kdykoli .

Software komunikuje s PLC, elektronickým měřítkem, vysokorychlostním čítačem atd. . přes sériový port RS232 .

The software communicates with the tested water meter through a serial port. The water meter can use infrared, MBUS, RS485, NFC and other signals, but it needs to be converted to an RS232 interface to connect to an industrial computer. The water meter manufacturer also needs to provide a detailed communication protocol. The software communication protocol definition is Napsáno do databáze a uživatel může upravit některé ovládací kódy nebo vrátit definice parametrů bez změny strukturního rámce .

3. Tabulka výběru konfigurace zařízení

DN15 ~ 50 automatických předpisů o ověření měřiče vody

Při ověření měřiče vody nejprve zkontrolujte, zda je rotametry a spínač ověřovacího zařízení, měření spínače ventilu válce, tlakový měřidlo, teploměr, ovládací tlačítka atd. . jsou normální a neporušené .

(1) Otevřete ventil čtyřcestného měřiče dvoucestného měřiče dvoucestů, aby se testovaný měřič vody vodorovně upnul v zařízení podle směru toku vody, zavřete odtokový ventil obtoku regulačního ventilu toku a otevřete vodní vstupní kuličkový ventil .

(2) Nejprve otevřete regulační ventil velkého průtokového měřiče a poté regulační ventil malého průtokového měřiče, aby se odstranil vzduch ve vodoměru a potrubí (všimněte si, že regulační ventil by se měl otevřít pomalu, aby nedošlo k poškození měřiče průtoku), a poté zavřete jeden .

(3) Open the bypass drain valve, make the pointer of the water meter point to "0" or a certain scale, and record the scale. After putting clean water (30 seconds after changing from continuous flow to dripping water), close the water valve. Turn on and adjust the flow rate of the flowmeter to the boundary flow point, and wait until the value displayed in the working counter reaches the zadaná hodnota měření . okamžitě zavřete regulační ventil; Zaznamenejte uvedenou hodnotu měřítka pracovního stroje po uvedené hladině vody v pracovním pultu je statická .

(4) Zapněte a upravte průtok průtokoměru do nominálního bodu toku a opakujte provoz (3) .

(5) Pomalu otevírá regulační ventil s minimálním průtokem, aby se pomalu zvyšoval průtok . Když se ukazatel trojúhelníku (kruhový) začne neustále a rovnoměrně otáčet pouhým okem, zaznamenejte uvedenou hodnotu měřidla jako citlivou hodnotu vodního měřiče (počáteční průtok) .

(6) Určete, zda je testovaný měřič vody kvalifikován podle požadavků na ověření, a zavřete vstupní ventil vody .

(7) Po dokončení ověření měřiče vody otevřete vypouštěcí ventil obtoku, abyste v potrubí vypustili zbytkový tlak, a otevřete klip pro ovládání vykládání měřiče .

Po dokončení kalibrace měřiče by měl být vstupní kuličkový ventil zavřený a zbývající voda ve standardní nádobě by měla být vypuštěna rotametr a potrubí .

Výkonné charakteristiky automatického ověřování měřiče vody

1. intuitivní a důvěryhodné

Automatické ověřovací zařízení měřiče vody je založeno na nejčastěji používaném „ověření objemové metody“ v mé zemi a místo lidských očí používá fotoaparát k přečtení ukazatele měřiče vody . Přesnost automatického rozpoznávání dosahuje 1/3 metru vody a je větší než 90%.

2. Pokročilá věda

Integrace elektroniky, zobrazování a mechanických technologií je snadné ovládat, snadno se používat a udržovat .

3. přesné a spolehlivé

Přijímá fotoelektrický indukční signál, který je citlivý na změnu hladiny vody, produkuje stabilní signál hladiny vody a má vynikající výkon proti interferenci . Počítač přijímá řadu rychlých matematických algoritmů, aby zajistil reálný čas a spolehlivost rozpoznávání obrazu, a zdokonaluje se ackurnost zařízení .}}}}}}}

4. umělá inteligence

Ověřovací zařízení si uvědomí automatické čtení průtoku testovaného měřiče vody a standardního kontejneru, automatické přepínání průtoku a automatický výpočet chyby po dokončení ověření a tisk zprávy . Plně je automatizovaný .

5. Silná funkce správy dat

Software pro ověření počítače vybaveného ověřovacím zařízením automaticky vypočítá podle předpisů a vyvodí závěr ověření . může uložit všechna ověřovací data měřiče vody a má kompletní databázové funkce, jako je dotaz na ověření, statistika a tisk .

Automatické ověřovací zařízení pro automatické měřiče vody se snadno ovládá, stabilní a spolehlivá, zlepšuje účinnost ověření a zabrání lidské chybě . výrazně snižuje spory měření způsobené přesností vodních měřičů v minulosti a dále zlepšuje středisko testování měřiče vody .

Faktory ovlivňující výsledky ověření měřiče vody

1. Teplota vody

Ověřování teploty vody by měla být (0 . 1 ~ 30) stupeň, který splňuje požadavky na výkon měření . Příliš nízká teplota vody ovlivní měřicí výkon měřiče vody, zejména výkon měření v minimálním průtoku Q1 a počáteční tok, to je pomalu měřicí displeje.

2. Tlak vody

Podle ověřovacích předpisů nesmí tlak na vstupu měřiče vody během ověření překročit maximální přípustný pracovní tlak měřiče vody, který má být testován, a výstupní tlak měřiče vody nesmí být menší než 0 . 03MPA.

3. tlak vody kolísá a voda obsahuje vzduchové bubliny

Při ověřování objemu vodoměru může být průtok řízen skleněným rotametrem a plyn je vypouštěn před ověřením. Fluktuace vodního tlaku a vzduchové bubliny ve vodě způsobené turbulence, vířením a protékáním vodoměru v potrubí produkují pozitivní odchylky v ověřovacích výsledcích vodoměru při malých průtocích.

Řízení chyb

1. Ověřovací prostředí musí splnit požadavky

Pouze v prostředí specifikovaném v předpisech o ověřování může odpovídající metoda ověřování zajistit přesnost výsledků ověřování. Můžeme ovládat okolní teplotu pomocí klimatizace a teplota vody bude během ověřovacího procesu postupně stoupat. Pokud je nutné snížit teplotu vody, můžeme do cirkulační nádrže vpustit vodovodní vodu s nižší teplotou.

2. Pravidelná údržba

Pokud je zařízení pro ověřování používáno po dlouhou dobu, komponenty se opotřebují a stárnou, což způsobí změny v měřicích charakteristikách měřicího standardu. Proto musíme pravidelně udržovat ověřovací zařízení, abychom zabránili možnému zavedení chybových faktorů včas. Pokud nějaká část selže, musí být včas opravena nebo vyměněna.

3. Vylepšete technickou úroveň testovacího personálu

Verification personnel must pass professional training and examinations, obtain relevant employment certificates, and work with certificates. It is necessary to be proficient in the relevant policies of quality technical supervision and metrological verification, and to keep improving the verification technology. While theoretically studying, the technical level of metrology verification is continuously improved, and the experience is continuously summarized in the daily water meter Proces ověření, aby se úzce spojil teoretické znalosti s praktickou prací a zlepšil úroveň dovedností ověřovacího personálu .
