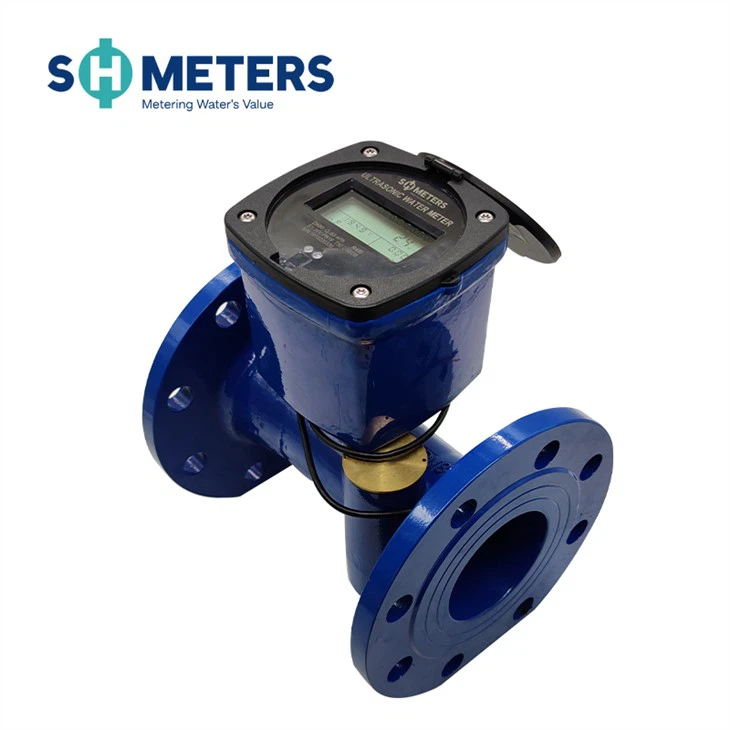

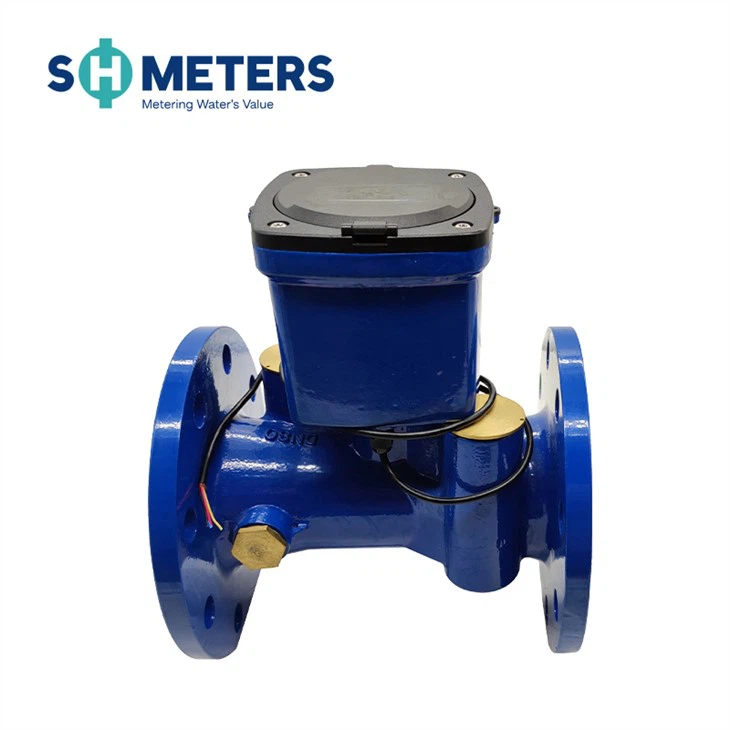

Popis produktu
Ultrazvukový vodoměr je měřicí přístroj, který nepřetržitě měří, zaznamenává a zobrazuje objem vody protékající senzorem pomocí metody ultrazvukového časového rozdílu. Před použitím si pozorně přečtěte tento návod, abyste jej mohli co nejlépe využít a vyhnout se zbytečné ztrátě.
technický parametr
|
Jmenovitý průměr (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Maximální průtok Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Jmenovitý průtok Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Přechodový průtok Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Min. průtokQ1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Startovací průtok (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Max průtok |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Reverzní tok |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Rozsah měření |
Q3/Q1, R250 (R400 přizpůsobitelné) |
||||||||||||||||||||||||||||||||
|
Třída přesnosti |
třída B |
||||||||||||||||||||||||||||||||
|
Třída tlakové ztráty |
Menší nebo rovno 0,063 MPa |
||||||||||||||||||||||||||||||||
|
Pracovní tlak |
1,6 MPa |
||||||||||||||||||||||||||||||||
|
Teplotní třída |
T30 |
||||||||||||||||||||||||||||||||
|
Teplotní rozsah |
(5~55) stupně |
||||||||||||||||||||||||||||||||
|
Třída prostředí |
Vnitřní, třída B |
||||||||||||||||||||||||||||||||
|
Elektromagnetická třída |
E1 (obytné, komerční, průmyslové) |
||||||||||||||||||||||||||||||||
|
Napájení |
Vestavěná lithiová baterie DC 3,6V |
||||||||||||||||||||||||||||||||
|
Výdrž baterie |
＞ 10 let |
||||||||||||||||||||||||||||||||
|
Montážní poloha |
Jakýkoli úhel |
||||||||||||||||||||||||||||||||
|
Zobrazit |
LCD, 8 číslic + další znaky |
||||||||||||||||||||||||||||||||
|
Třída citlivosti průtokového profilu |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Komunikační rozhraní |
RS485 Modbus/ Pulzní výstup/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Třída ochrany |
Krytí IP68 |
||||||||||||||||||||||||||||||||
|
Tolerovatelná skladovací teplota |
-20~60 stupňů |
||||||||||||||||||||||||||||||||
|
Statický výkon |
10μA |
||||||||||||||||||||||||||||||||
|
Provozní spotřeba energie |
45μA |
||||||||||||||||||||||||||||||||
pracovní princip
Ultrazvukový vodoměr je nový typ vodoměru, který dokáže detekovat časový rozdíl způsobený změnou rychlosti, když se ultrazvukový paprsek šíří ve vodě proti proudu a po proudu, analyzovat a řešit průtok vody a následně vypočítat průtok. vody dále.
rozhraní/komunikace
Ultrazvukový vodoměr bude mít při zadávání objednávky předvolenou jednu z mnoha možností výstupu. Tato část popisuje každý výstup:
Výstup Modbus/RS485
Pulzní výstup
Bezdrátový výstup
Výstup Modbus/RS485
Pulzní výstup (napájený z baterie)
Parametry pulzního výstupu:
Výstup s otevřeným odtokem
Napětí 3V-24V
Nízkoúrovňový jednoduchý pulz
Délka pulsu: 5 ms
Bezdrátový přenos GPRS/NB-IOT
Sběratel dat
|
Název dat |
Parametr |
|
Statický výkon |
15uA |
|
Spotřeba energie |
60 mA @ RX |
|
Ovládací skříňka |
Plast |
|
Online metoda |
Dotkněte se nebo automaticky přejděte online |
|
Interval hlášení |
Jak často odesílat data: jednou za tři dny nebo jednou denně (Čím vyšší je frekvence odesílání, tím kratší je životnost baterie) |
|
Odesílám bit |
0.1m³ |
|
Napájení |
3,6V DC |
|
Kapacita baterie |
8,5Ah |
|
Uplink rozhraní |
GPRS/NB-IOT |
|
Downlink rozhraní |
RS485 |
Jednotka přenosu dat
|
Název dat |
Parametr |
|
Statický výkon |
15uA |
|
Spotřeba energie |
60 mA @ RX |
|
Ovládací skříňka |
Plast |
|
Online metoda |
Dotkněte se nebo automaticky přejděte online |
|
Interval hlášení |
Jak často odesílat data: Lze nastavit 1-144 h (výchozí jednou denně) Lze připojit k zařízení pro sběr tlaku |
|
Odesílám bit |
0.1m³ |
|
Napájení |
3,6V DC |
|
Kapacita baterie |
18Ah/36Ah |
|
Uplink rozhraní |
GPRS/NB-IOT |
|
Downlink rozhraní |
RS485 |
