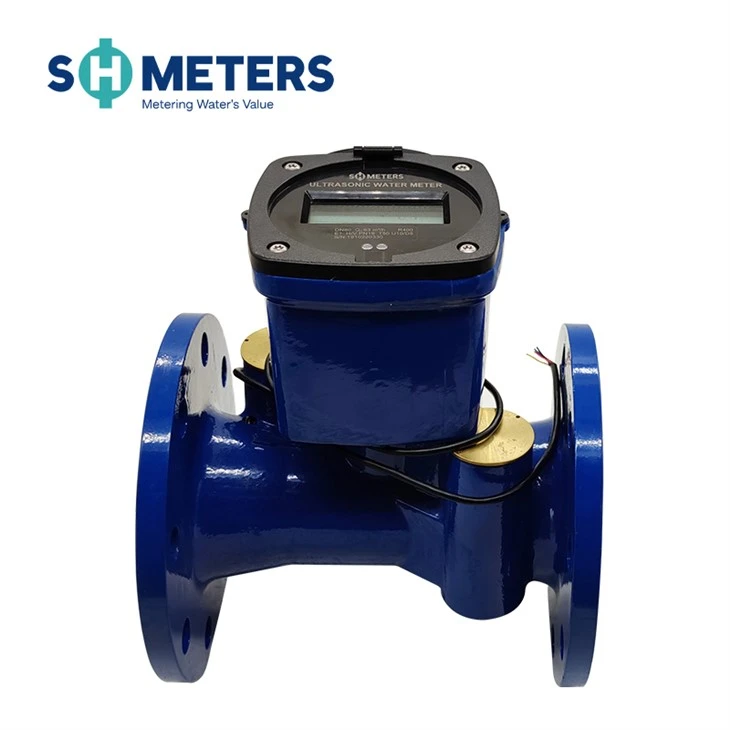

Popis produktu
Jedná se o měřicí přístroj, který nepřetržitě měří, zaznamenává a zobrazuje objem vody protékající senzorem pomocí metody ultrazvukového časového rozdílu. Před použitím si pozorně přečtěte tento návod, abyste jej mohli co nejlépe využít a vyhnout se zbytečné ztrátě.
Technický parametr
|
Jmenovitý průměr (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Maximální průtok Q4 (m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Jmenovitý průtok Q3 (m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Přechodový průtok Q2 (m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Min. průtokQ1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Startovací průtok (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Max průtok |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Reverzní tok |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Rozsah měření |
Q3/Q1, R250 (R400 přizpůsobitelné) |
||||||||||||||||||||||||||||||||
|
Třída přesnosti |
třída B |
||||||||||||||||||||||||||||||||
|
Třída tlakové ztráty |
Menší nebo rovno 0,063 MPa |
||||||||||||||||||||||||||||||||
|
Pracovní tlak |
1,6 MPa |
||||||||||||||||||||||||||||||||
|
Teplotní třída |
T30 |
||||||||||||||||||||||||||||||||
|
Teplotní rozsah |
(5~55) stupně |
||||||||||||||||||||||||||||||||
|
Třída prostředí |
Vnitřní, třída B |
||||||||||||||||||||||||||||||||
|
Elektromagnetická třída |
E1 (obytné, komerční, průmyslové) |
||||||||||||||||||||||||||||||||
|
Napájení |
Vestavěná lithiová baterie DC 3,6V |
||||||||||||||||||||||||||||||||
|
Výdrž baterie |
＞ 10 let |
||||||||||||||||||||||||||||||||
|
Montážní poloha |
Jakýkoli úhel |
||||||||||||||||||||||||||||||||
|
Zobrazit |
LCD, 8 číslic + další znaky |
||||||||||||||||||||||||||||||||
|
Třída citlivosti průtokového profilu |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Komunikační rozhraní |
RS485 Modbus/ Pulzní výstup/GPRS/NB-IOT/Lorawan |
||||||||||||||||||||||||||||||||
|
Třída ochrany |
Krytí IP68 |
||||||||||||||||||||||||||||||||
|
Tolerovatelná skladovací teplota |
-20~60 stupňů |
||||||||||||||||||||||||||||||||
|
Statický výkon |
10μA |
||||||||||||||||||||||||||||||||
|
Provozní spotřeba energie |
45μA |
||||||||||||||||||||||||||||||||
Upozornění k instalaci
★ Před instalací propláchněte potrubí, abyste se vyhnuli štěrku a jiným cizím předmětům;
★ Nainstalujte ventil a filtr před vodoměr;
★ Nedotýkejte se elektrické části a netahejte za kabely, aby nedošlo k poškození během instalace;
★ Vyhraďte si dostatečný prostor pro údržbu během instalace;
★ Pokud je vodoměr instalován vodorovně nebo šikmo, musí být ultrazvuková průtoková sonda umístěna na potrubí
vodorovně a při instalaci svisle se ujistěte, že voda teče zdola nahoru.
★ Vezměte prosím na vědomí, že směr šipky na potrubí musí být v souladu se směrem proudění vody během instalace;
★ Podložka spáry musí být nainstalována správně, aby se zabránilo nesprávné poloze podložky blokující vodu a ovlivnění přesnosti vodoměru;
★ Vodoměr nesmí být instalován na místě, které může být ovlivněno silnými mechanickými vibracemi;
Zvláštní upozornění: 1. Ujistěte se, že jste před vodoměr nainstalovali uzavírací ventil a filtr a za účelem údržby se doporučuje další uzavírací ventil;
★ Pokud je ultrazvukový vodoměr instalován přes přírubu, ujistěte se, že rovnoběžnost mezi přírubou vodoměru a přírubou potrubí není větší než 0,5 % vnějšího průměru příruby a není menší než 2 mm, jinak může způsobit poškození vodoměru.
★ Před použitím tohoto vodoměru musí být potrubí naplněno vodou, jinak dojde k nepřesnému nebo dokonce nepřesnému měření.
★ Při instalaci vodoměru by měla být vyhrazena délka DN*10 před vodoměrem. Nebo by měla být vyhrazena délka DN*5 za vodoměrem.
★ Vodoměr obnoví displej každé 4 s a odečte vodoměr (včetně počáteční a koncové hodnoty
hodnota) 4s minimálně po uzavření ventilu při testování vodoměru, jinak mohou být ovlivněny výsledky testování;
★ Ujistěte se, že průtok média je během testování a používání v rozsahu průtoku vodoměru, jinak může dojít
při poškození vodoměru;
★ V případě jakékoli poruchy (např. selhání měření atd.) během používání kontaktujte příslušné oddělení managementu
okamžitě a neopravujte jej sami;
★ Výrobek je navržen s jednorázovým těsněním proti rozebrání, které smí odstranit pouze pověřený personál, popř.
jinak bude z bezplatného poprodejního servisu vyloučen.
