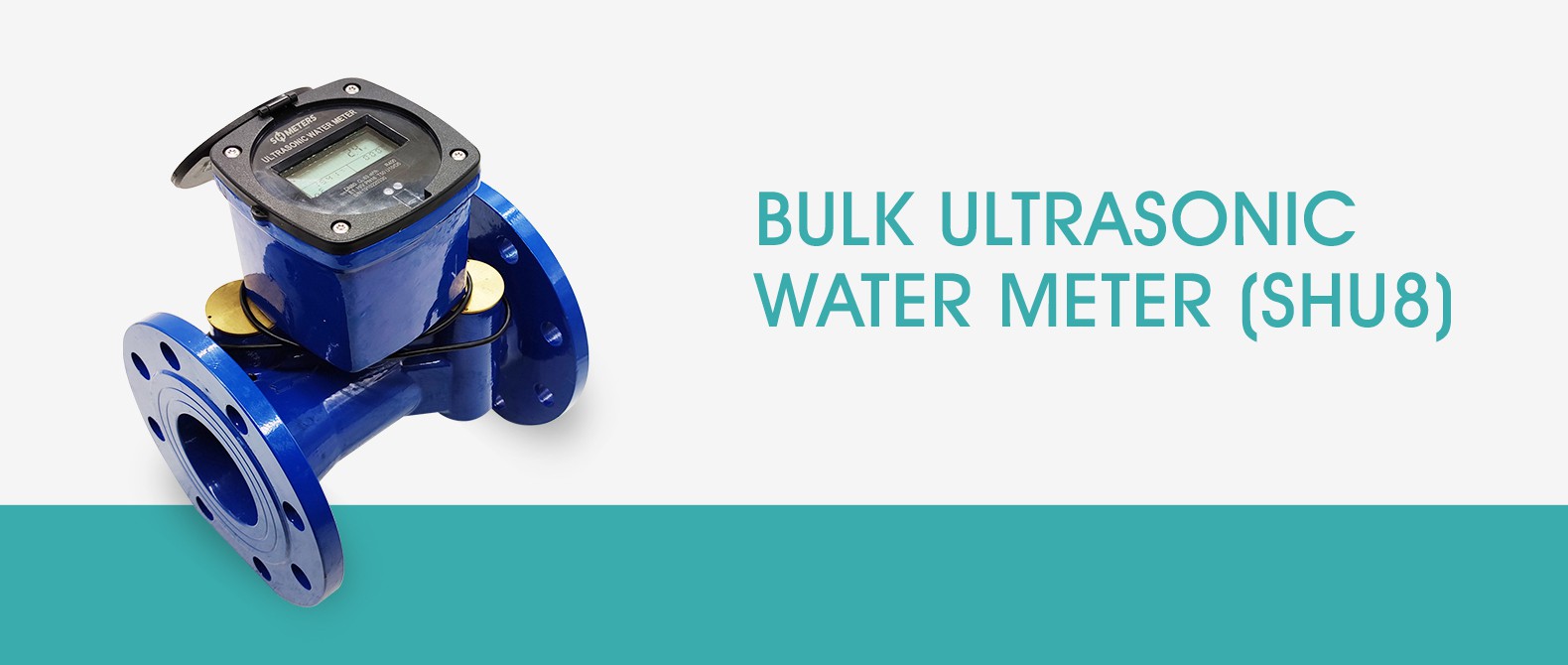

Popis produktu
Jedná se o měřicí přístroj, který nepřetržitě měří, zaznamenává a zobrazuje objem vody protékající senzorem pomocí metody ultrazvukového časového rozdílu. Před použitím si pozorně přečtěte tento návod, abyste jej mohli co nejlépe využít a vyhnout se zbytečné ztrátě.

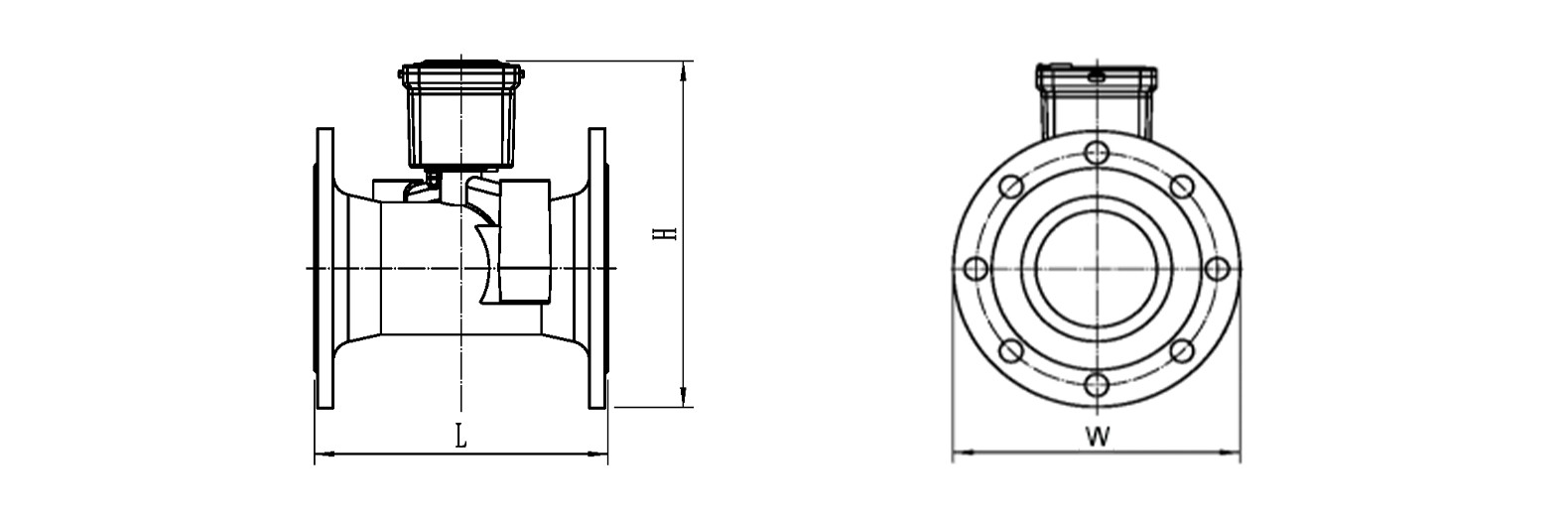

Obrysový rozměrový výkres
|
Jmenovitý průměr (mm) |
Délka L |
Šířka W | Výška H | Přírubové připojení | ||
| Průměr příruby | Průměr kruhu šroubu | Velikost šroubu-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Obsah zobrazení měřiče
P1: V posledním rozhraní P1 zakryjte snímací oblast déle než 3 s, abyste zadali P2 a opakujte tuto operaci pro zadání P3, P4

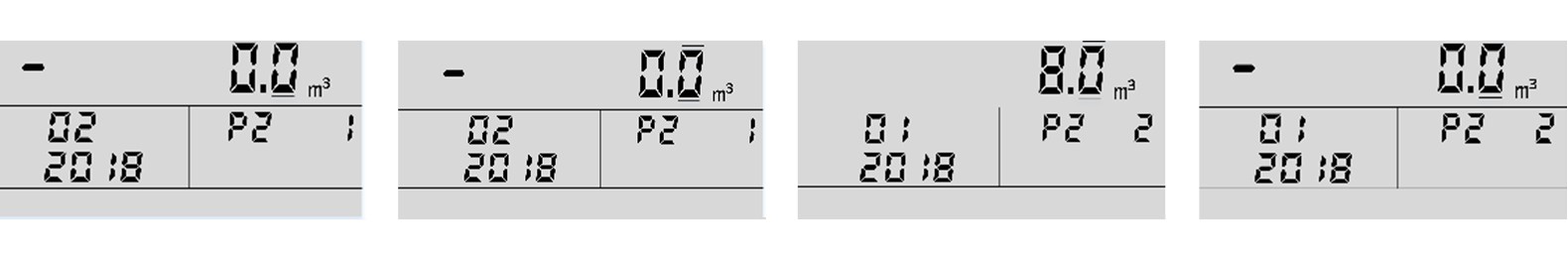

P2: Kumulativní tok historického měsíce
P3: Pro interní ladění a testování to nemá žádný význam.

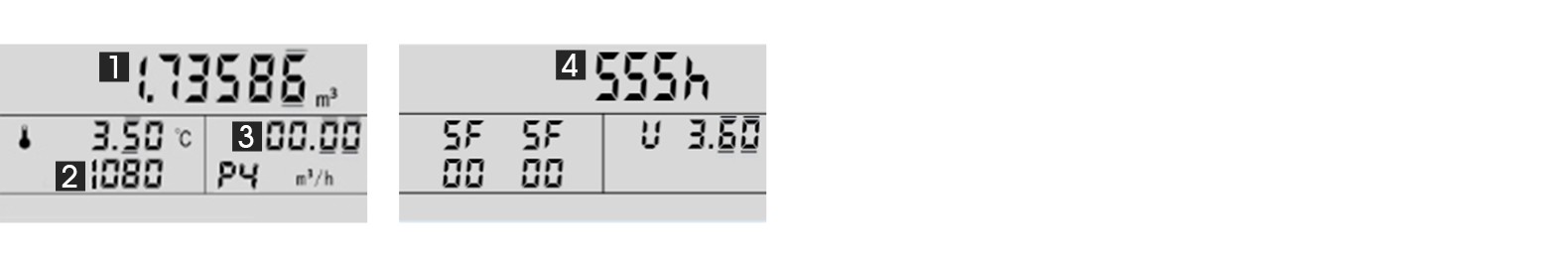

P4: Stav testu

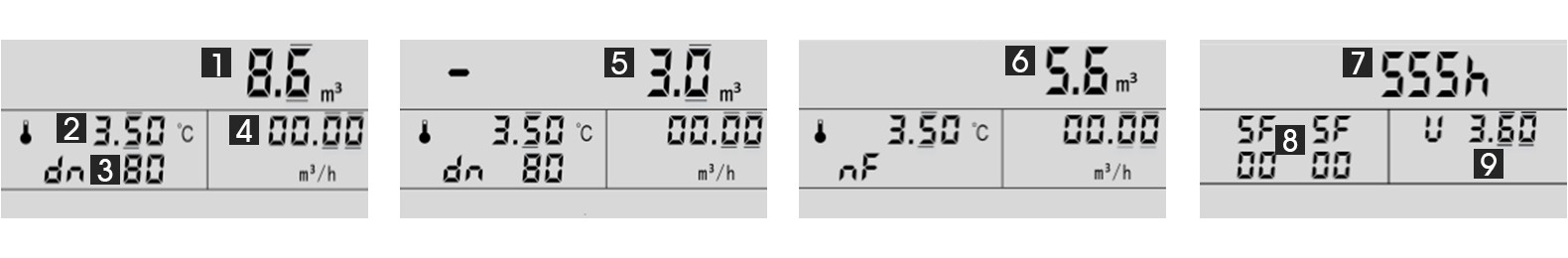

| Režim | Žádný. | Zobrazit popis |
| P1 | 1 | Kumulativní tok |
| 2 | Teplota | |
| 3 | Velikost | |
| 4 | Průtok | |
| 5 | Negativní kumulativní tok | |
| 6 | Čistý kumulativní tok | |
| 7 | Pracovní doba | |
| 8 | Stav senzoru | |
| 9 | Napájecí napětí | |
| P2 | Kumulativní tok historického měsíce | |
| P3 | Pro interní ladění a testování to nemá žádný význam | |
| P4 | 1 | Kumulativní tok |
| 2 | Součinitel | |
| 3 | Průtok | |
| 4 |
Pracovní doba |
|
Poznámka: Rozhraní displeje měřiče se může změnit z důvodu přizpůsobení nebo upgradu.

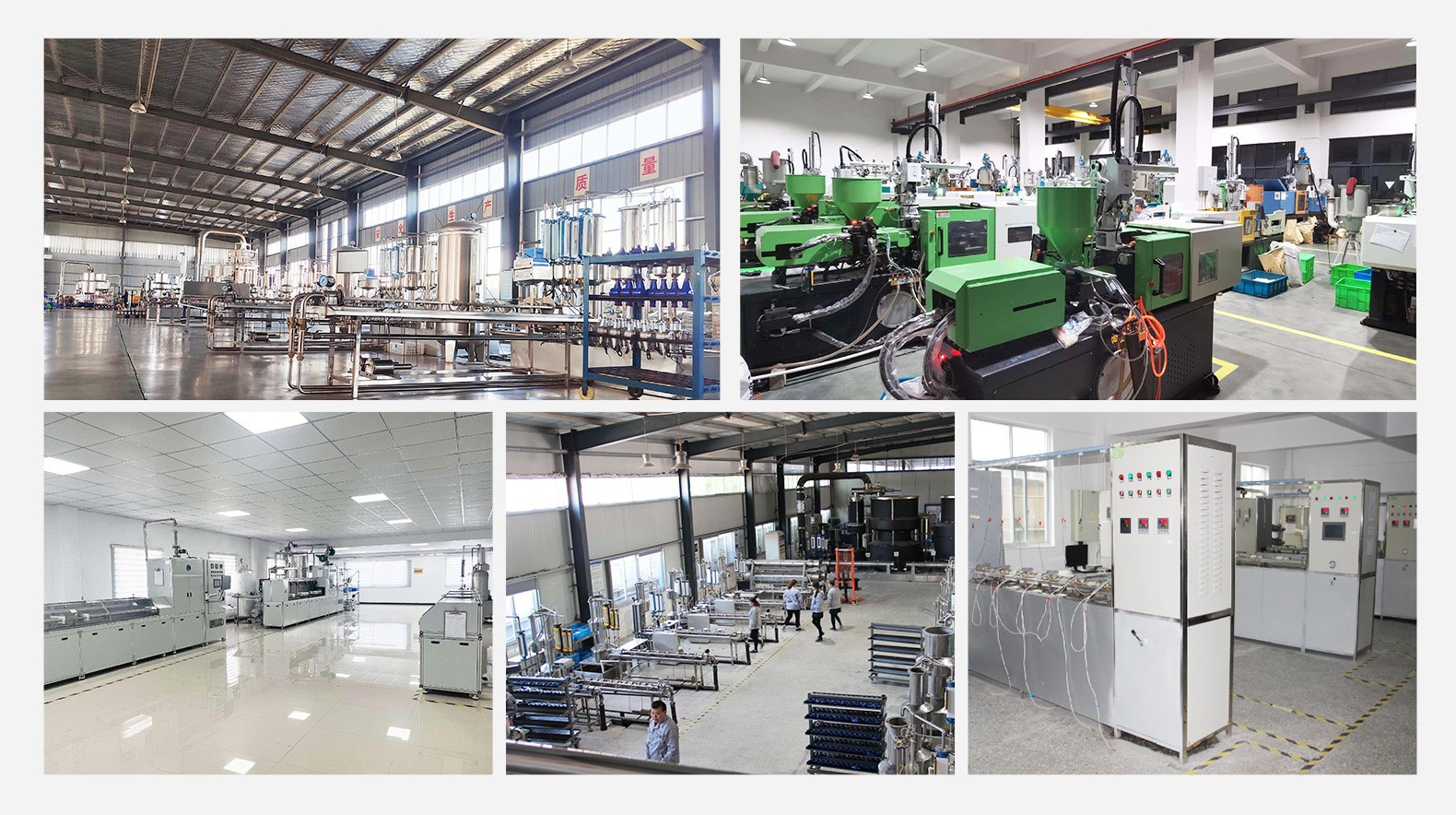

Továrna

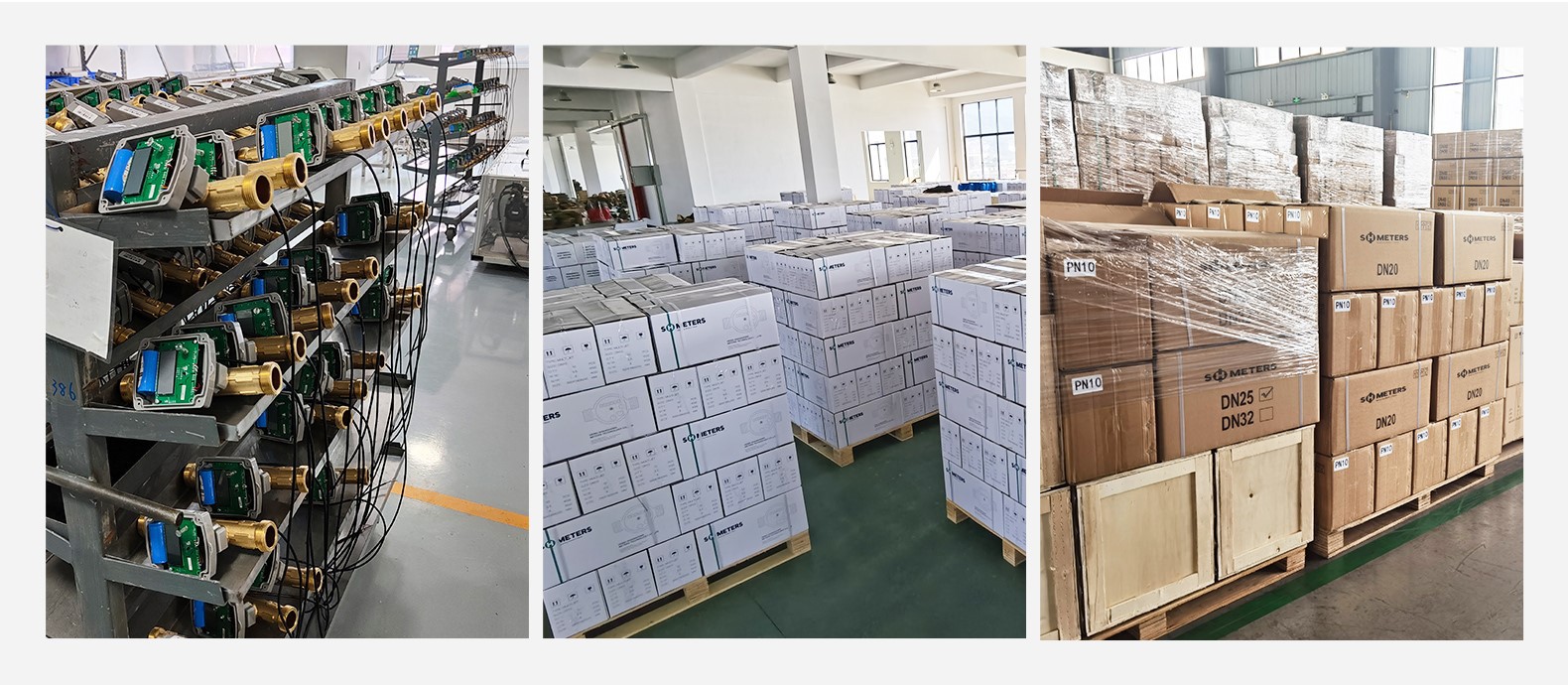

Balení a inventář
