Popis produktu

ultrasonic water meter description

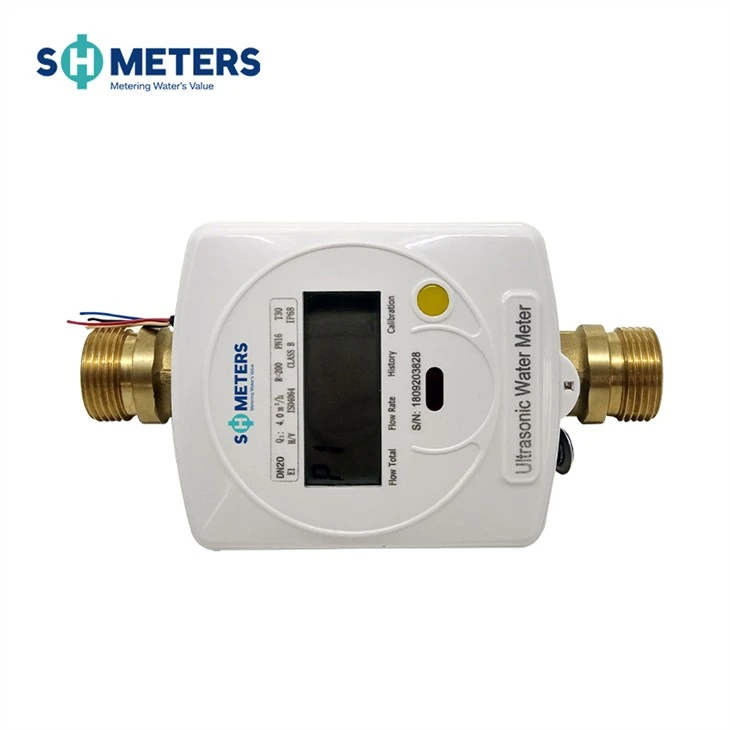

Náš ultrazvukový vodoměr nemá žádné pohyblivé části, s vysokou přesností po celá léta. V snímači průtoku nejsou žádné pohyblivé součásti, vyvarujte se dlouhodobému odírání mechanických částí, které může mít za následek nepřesné měření a poruchu měřiče. Takové provedení je také odolné vůči nečistotám, proto nejsou žádné kontroly a údržba zdarma.

obrysový rozměrový výkres

ultrasonic water meter outline dimension

Jmenovitý průměr	Délka L	Délka L1	Šířka B	Vysoké H	Spojovací vlákno
milimetr					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

upozornění na instalaci

Před instalací propláchněte potrubí, abyste se vyhnuli štěrku a jiným cizím předmětům;
Nainstalujte ventil a filtr před vodoměr;
Nedotýkejte se elektrické části a netahejte za kabely, aby nedošlo k poškození během instalace;
Pokud je vodoměr instalován vodorovně nebo šikmo, ultrazvuková průtoková sonda na potrubí musí být umístěna vodorovně a při instalaci svisle se ujistěte, že voda proudí zdola nahoru;
Vezměte prosím na vědomí, že směr šipky na potrubí musí být v souladu se směrem proudění vody během instalace;
Podložka spáry musí být nainstalována správně, aby se zabránilo nesprávně seřízené podložce blokující vodu a ovlivnění přesnosti vodoměru;
Vodoměr nesmí být instalován na místě, které může být ovlivněno silnými mechanickými vibracemi; Zvláštní upozornění:
1. Ujistěte se, že jste před vodoměr nainstalovali on-off ventil a filtr a další on-off ventil se doporučuje po něm pro údržbu. Aby se zabránilo zpětnému toku, měl by být před nebo za vodoměrem instalován zpětný ventil.

ultrasonic water meter installation 1

Před použitím tohoto vodoměru musí být potrubí naplněno vodou, jinak dojde k nepřesnému nebo dokonce nepřesnému měření;
Při instalaci vodoměru je třeba před vodoměrem vyhradit délku DN*10. Nebo by měla být vyhrazena délka DN*5 za vodoměrem;
Vodoměr musí aktualizovat displej každé 4 s a odečítat vodoměr (včetně počáteční a koncové hodnoty) alespoň 4 s po uzavření ventilu při zkoušení vodoměru, jinak mohou být ovlivněny výsledky zkoušky;
Ujistěte se, že průtok média je během testování a používání v rozsahu průtoku vodoměru, jinak může dojít k poškození vodoměru;
V případě jakékoli závady (např. selhání měření atd.) během používání se prosím neprodleně obraťte na příslušné oddělení správy a neopravujte ji sami;
Výrobek je navržen s jednorázovým těsněním proti demontáži, které může odstranit pouze pověřený personál, jinak bude vyloučen z bezplatného poprodejního servisu.
