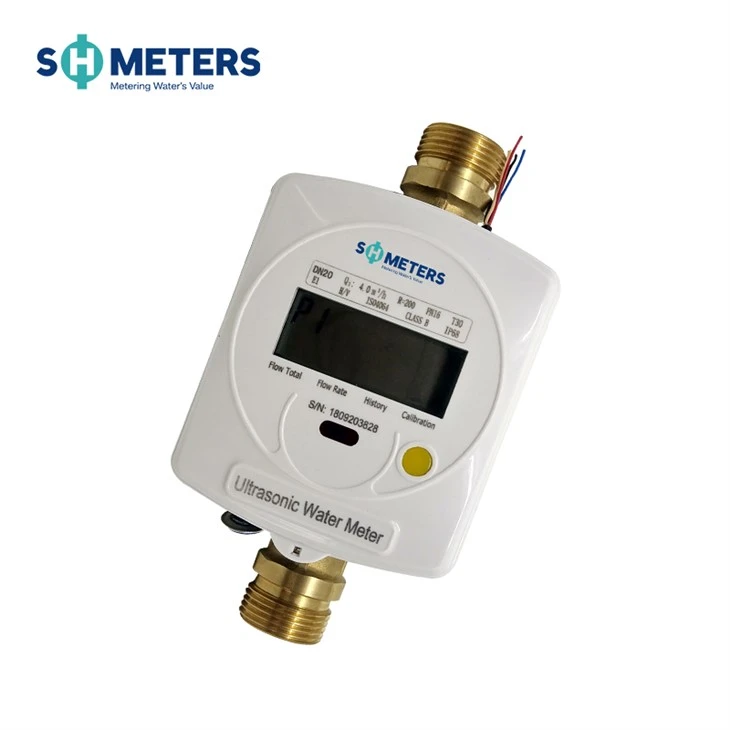

Popis produktu

Žádné pohyblivé části, vysoká přesnost po mnoho let. Žádné pohyblivé součásti v průtokovém snímači, zabraňte dlouhodobému odírání mechanických částí, které může mít za následek nepřesné měření a poruchu měřiče. Takové provedení je také odolné vůči nečistotám, proto nejsou žádné kontroly a údržba zdarma.

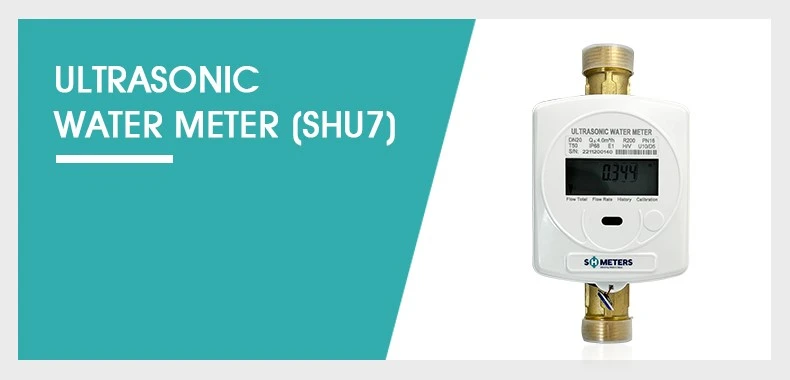

product-790-380

Vlastnosti produktu

Nízká startovací rychlost (5 l/h), umožňuje přesné měření;
Průtok je nízký, 12,5 l/h;
Dynamický rozsah (Q3/Q1) dosahuje 200:1;
Žádné mechanické pohyblivé části, žádné opotřebení, dlouhá životnost;
Nízkotlaká ztráta;
Měřitelný průtok;
Vysoká frekvence měření;
Infračervené fotoelektrické čtecí rozhraní;
kapacitní dotyk;
Baterie ER26500 8500mAh;
Materiál: 58 měď, ABS pryskyřice;
Může být instalován na libovolném místě;
Zní to jako alarm, když vstoupí vzduch;
Podporuje RS485 Modbus/LoRa/LoRaWAN/NB-IOT, vhodné pro venkovní instalaci;
stupeň krytí IP68;
Data se neztratí ani po vypnutí napájení. Data jsou uchovávána po dobu více než 10 let, přičemž 23 měsíců historických dat se automaticky ukládá;
Technické údaje odpovídají mezinárodní normě ISO4064;
Získaná certifikace ISO9001;
Záruční doba: 2 roky.

Technický parametr

Jmenovitý průměr (mm)	15	20	25	32	40
Průtok při přetížení Q4 (m/h)	3.125	5	7.875	12.5	20
Trvalý průtok Q3 (m3/h)	2.5	4	6.3	10	16
Přechodový průtok Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Minimální průtok Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Startovací průtok (m3/h)	0.005	0.005	0.008	0.01	0.015
Max průtok	999999.999
Rozsah měření	Q3/Q1, R200/(R250 přizpůsobitelné)
Třída přesnosti	třída 2
Třída tlakové ztráty	Menší nebo rovno 0,04 MPa
Pracovní tlak	1,6 MPa
Teplotní třída	T30/T50
Teplotní rozsah	(5~55) stupně
Skladovací teplota	-20~60 stupňů
Třída prostředí	třída B
Elektromagnetická třída	E1
Napájení	Vestavěná lithiová baterie DC 3,6V
Výdrž baterie	8-10 let
Kapacita baterie	8500 mAh
Spotřeba energie	10μA
Montážní poloha	Jakýkoli úhel
Zobrazit	LCD, 8 číslic doplňkových znaků
Rozteč instalace	U10/D5
Komunikační rozhraní	RS485 modbus/ LoRa/LoRaWAN/NB-IOT
Třída ochrany	IP68

Upozornění k instalaci

Před instalací prosím propláchněte potrubí, aby se zabránilo vniknutí cizích látek, jako je štěrk;
Nainstalujte ventily a filtry před vodoměr;
Během instalace se nedotýkejte elektrických součástí a netahejte za kabely, aby nedošlo k poškození;
Pokud je vodoměr instalován vodorovně nebo nakloněný, nainstalujte ultrazvukovou průtokovou sondu vodorovně na potrubí. Je-li instalován svisle, ujistěte se, že voda proudí zdola nahoru;
Při instalaci mějte na paměti, že směr šipky potrubí musí být v souladu se směrem toku vody;
Těsnění spoje musí být správně nainstalováno, aby nedošlo k vychýlení a zablokování vodou, což ovlivní přesnost vodoměru;
Neinstalujte vodoměr na místo, kde by mohl být ovlivněn silnými mechanickými vibracemi. Zvláštní poznámka:

1. Před vodoměr se doporučuje instalovat uzavírací ventil a filtr a při údržbě instalovat uzavírací ventil za vodoměr. Zpětné ventily musí být instalovány před a za vodoměrem, aby se zabránilo zpětnému toku.

Před použitím tohoto vodoměru je potřeba potrubí naplnit vodou. Pokud tak neučiníte, může dojít k nepřesným nebo nemožným měřením;
Při instalaci vodoměru je třeba před vodoměrem vyhradit délku DN*10. Nebo potřebujete zajistit délku DN*5 za vodoměrem;
Vodoměr aktualizuje displej a načítá hodnotu vodoměru (včetně počáteční a konečné hodnoty) každé 4 sekundy;
Při testování vodoměru počkejte po uzavření ventilu alespoň 4 sekundy. Jinak mohou být ovlivněny výsledky testu;
Při testování a používání se prosím ujistěte, že průtok média je v rozsahu průtoku vodoměru. V opačném případě může dojít k poškození vodoměru;
Pokud během používání dojde k poruše (např. nesprávné měření), okamžitě kontaktujte příslušné oddělení správy a neopravujte ji sami;
Tento výrobek má nalepenou jednorázovou antidekompoziční nálepku, kterou může odstranit pouze určený personál. V opačném případě nebudete moci využívat bezplatný poprodejní servis.
