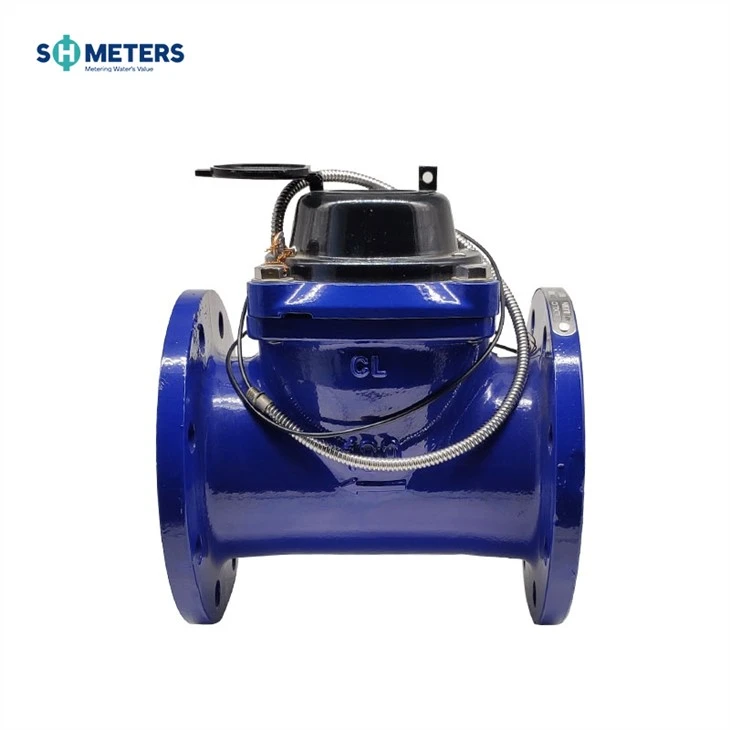

LXXG(R)-50~300(mm)
Zavlažování Horizontální lamelové kolo, suchoběžný vodoměr na studenou (teplou).
Aplikace LXXG 50~300MM
Měření objemu studené (horké) vody procházející potrubím.vodoměr se používá pro zavlažování,obec atd.
Vlastnosti LXXG 50~300MM
· Odnímatelná struktura prvku, snadná instalace a údržba
· Suchý číselník, magnetický pohon
·Velká průtoková kapacita, malá tlaková ztráta
· Odolejte vodnímu hummeru a znečištění
·Vakuově utěsněný registr zajišťuje, že ciferník zůstane bez kondenzace a udrží čtení čisté při dlouhodobém provozu
·Vybrané vysoce kvalitní materiály pro stabilní a spolehlivou charakteristiku
·Technické údaje odpovídají mezinárodní normě ISO 4064/ISO9100
· S vysokou přesností
·Příslušenství produktu zahrnuje konektory, filtry, spojovací příslušenství, příslušenství potrubí, přírubu, filtr
Volitelné funkce
·Plastový registr, měděný registr a plný skleněný registr
· Přesnost: R=25/20/50
·Velikost: DN50-DN300
· Studená / horká voda
· Možnost jazýčkového spínače
·Možnost výběru standardu příruby
· Lze zvolit otočení o 360 stupňů
·Litina, tvárná litina, nerezová ocel, tělo GG25, GGG50, SS304, SS316 lze vybrat
·Pracovní tlak: PN16/25
·Poskytujte pulzní výstup
Pracovní podmínky
· Teplota vody: 0,1℃~50℃ (0,1℃~90℃ pro teploměr)
· Tlak vody: ≤ 1,0 MPa (1,6 MPa na vyžádání)
Maximální povolené chyby
·V dolní zóně od qmin včetně až po qt, ale bez ní je ±5 %
·V horní zóně od qt včetně až po qs včetně je ±2 % (±3 % pro vodoměr na teplou vodu)
Rozměry
| Typ | Velikost | Délka | Výška | Spojovací příruba | ||
| mm | D1 Vnější průměr | D2 Průměr kruhu šroubu | Spojovací šrouby (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1,0 Mpa) |
| 12-M20 (1,6 Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20 (1,0 Mpa) |
| 405 | 355 | 12-M24 (1,6 Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20 (1,0 Mpa) |
| 460 | 410 | 12-M24 (1,6 Mpa) | ||||
POZNÁMKA: Rozměr příruby odpovídá normě ISO7005-1:1988. Standard příruby lze přizpůsobit. Přijímá se také objednávka na produkty se speciálními požadavky
Pulzní poloha
| Velikost | Pulzní poloha |
| DN50-200 | 100/1000L/pulz |
| DN250-DN300 | 1000 l/pulz |
Křivka tlakové ztráty
Specifikace techniky toku
| Nominální průtok | Maximální průtok Q4 | Trvalý průtok Q3 | Q3/Q1 | Q2/Q1 | Přechodový tok Q2 | Minimální průtok Q1 | Minimální čtení | Maximální čtení | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Popis činnosti systému dvou jazýčkových spínačů
Podívejte se prosím na schéma systému dvou jazýčkových spínačů níže, dva jazýčkové spínače by měly být ovládány „ZAPNUTO“ NEBO „VYPNUTO“ magnetem připevněným k ukazateli nebo ozubenému kolu během jeho chodu na registru, ale nikdy „zapnuto“ na registru. ve stejnou dobu, pokud nezaútočí vnější magnet.
Dva jazýčkové spínače ovládají dva „zapnuto“ a dva „vypnuto“ v jednom kole ukazatele nebo ozubené kolečko znamená jeden signálový výstup, tento princip zabraňuje ztrátě nebo přepočítání výstupního signálu v důsledku kmitání spínačů nebo vibrací potrubí, takže zajišťuje spolehlivost výstupu signálu.
Záruka
Na všechny měřiče se vztahuje záruka na vady zpracování a materiálů po dobu jednoho (1) roku od data převzetí. Vadné měřiče nebo díly zjištěné během této doby budou po vrácení do SHMETERS bezplatně vyměněny.
