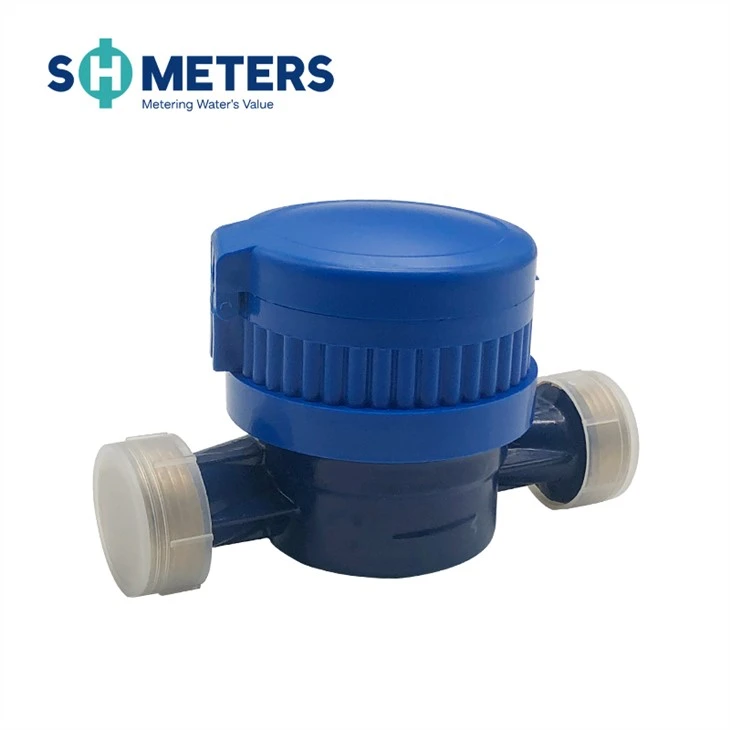

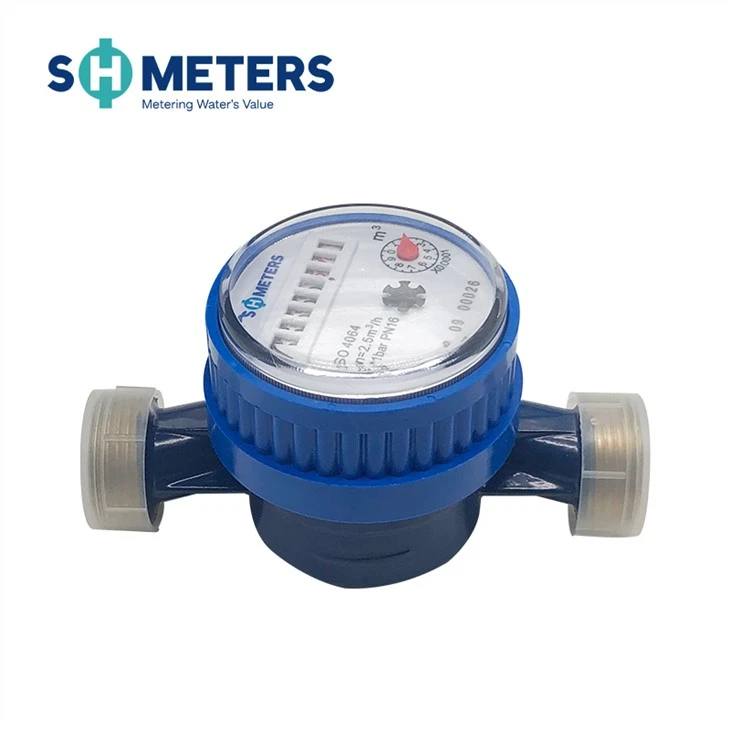

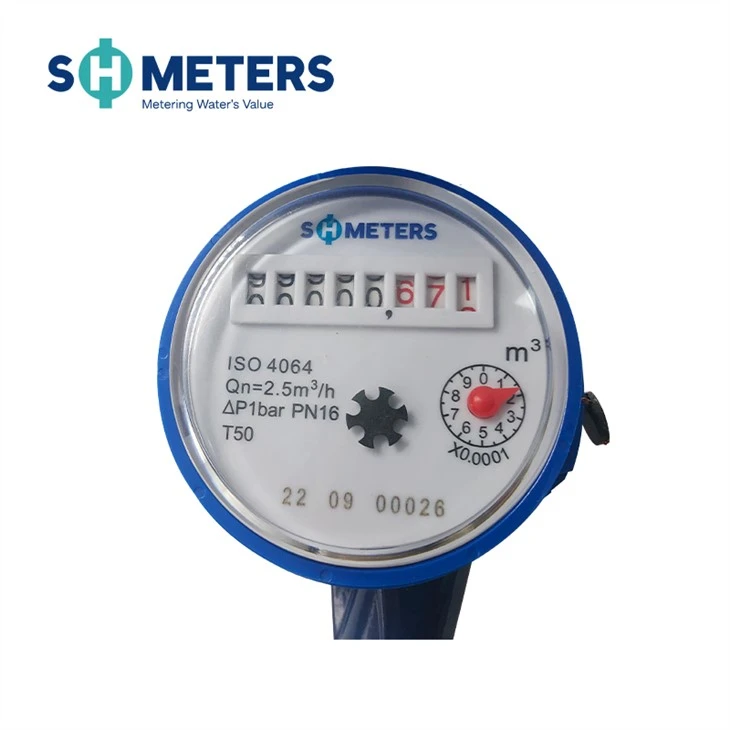

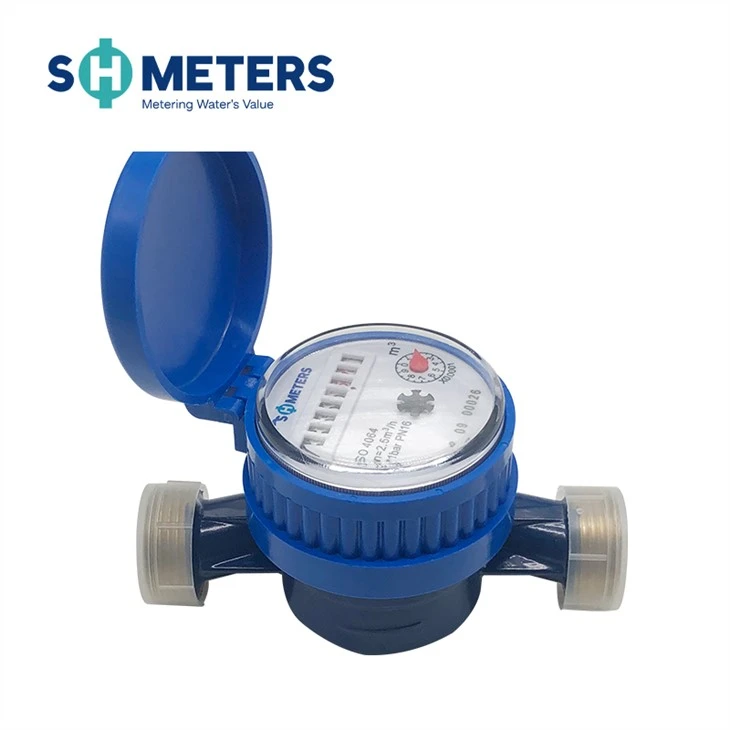

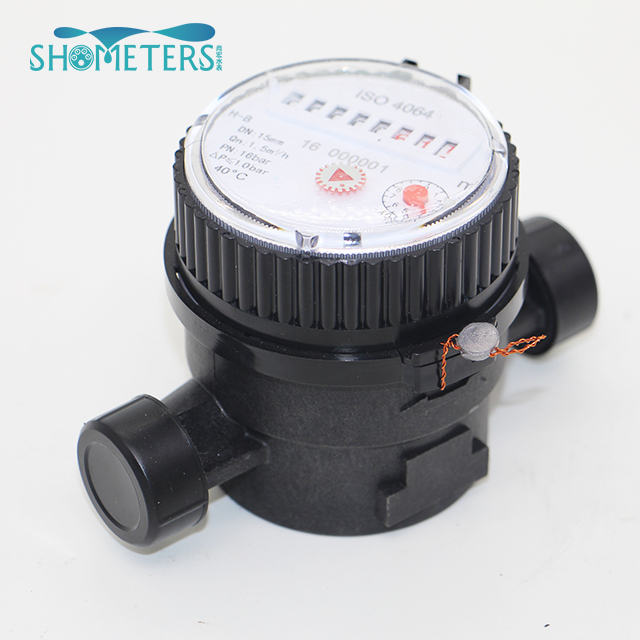

Jednootáčkový vodoměr Suché vytáčení z plastového lamelového kola
Funkce
· Jednoproudová, suchá volba, bezplatná registrace, malá velikost a nízká hmotnost.
· Magneticdrive, Resistancetoexteriormagnetinterference.
· Udržujte čtení jasné v dlouhodobé službě.
Pracovní podmínky
· Teplota vody: 0,1 ～ ～ 50 ℃.
· Tlak vody: ≤1,0 MPa.

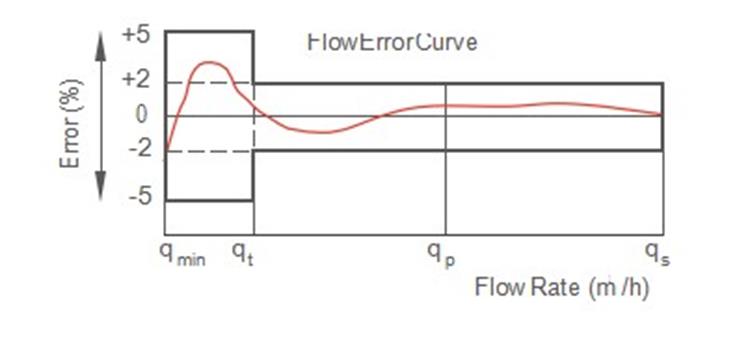

Maximální přípustná chyba
· Ve spodní zóně od qmin včetně až do kromě qt je ± 5%.
· V horní zóně od qt včetně do qs včetně je ± 2%.
Volitelné funkce
· Přesnost měření odpovídá normě ISO 4064 třída B.
· K dispozici s jinou délkou na vyžádání.
· Materiál těla: Tělo z mosazi / plastu.
· Registr uzavřen: Pouze vytáčení na sucho.
· Velikost: 15-20 mm pro mosazné tělo, 15-20 mm pro plastové tělo.
· Studená / horká voda.
· Zpětný ventil.
· Možnost jazýčkového spínače.
· Typ konce závitu: BSP / NPT.

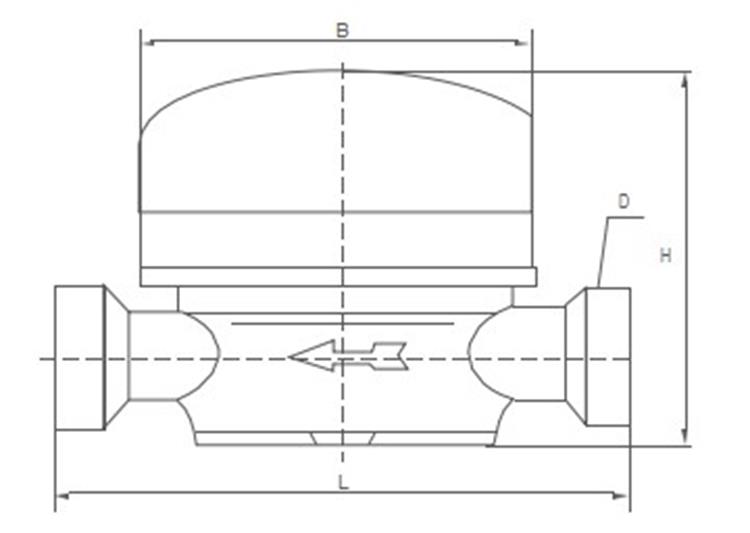

Rozměry
Typ | Velikost | L Délka | B Šířka | H Výška | D SpojovacíVlákno |
mm | |||||
LXDG-15 | 15 | 110 | 67.5 | 72 | G3/4B |
LXDG-20 | 20 | 130 | 67.5 | 73.5 | G1B |

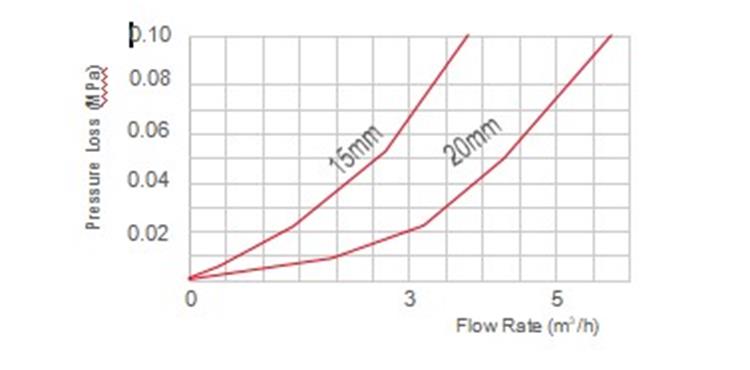

Křivka tlakové ztráty
Technická data
DN (mm) | 15 | 20 | |
Velikost (palce) | 1/2" | 3/4" | |
Q4(l/h) | 3125 | 5000 | |
Q3(l/h) | 2500 | 4000 | |
R=80 | Q2 (l/h) | 50 | 80 |
Q1 (l/h) | 31.25 | 50 | |
R=100 | Q2 (l/h) | 40 | 64 |
Q1 (l/h) | 25 | 40 | |
Max. Odečet (m3) | 99,999 | 99,999 | |
Min. Čtení (litr) | 0.05 | 0.05 | |
Max. Tlak (bar) | 16 | 16 | |
Tlaková ztráta (⊿P) | 63 | ||
Max. Teplota | T=50 /90 | ||
Možnost pulzního výstupu | Vmax=24V | ||
Imax=100 mA | |||
Pmax=2 W. | |||
1. Počítající část
（1） Registr: POM (polyformaldehydový) materiál, bílá porcelánová barva ， která zajišťuje produkci čistého materiálu bez přidávání odpadu a se silnou odolností proti opotřebení.
（2） Central Gear: Vertikální design zajišťující jeho souosost.
2 Part Měřicí část
（1） Součást turbíny: Je vyrobena z nerezové oceli, vložky a korund pro lepší odolnost proti opotřebení.
（2） Měřicí komora: Forma je vyrobena z vysoce kvalitního materiálu, který zajišťuje malé chyby a vysokou rychlost průchodu.
Kromě nehod bude každý 1 milion vyrobených forem vyměněn, aby byla zajištěna vysoká přesnost.
（3） Spodní filtr: Spodní filtr je navržen tak, aby minimalizoval dopad filtru na přesnost.
二 、 Nosič - část těla
1 、 Mosazný ocas: Obsah mědi v surovinách je 59%, nejnižší hodnota je 57% a obsah mědi je 55% - 56%, což je náchylné k lomu.
2 、 Tělo: Průměrná tloušťka stěny je 2,5-2,7 mm
3, Spojovací matice: Zaručte její délku a hmotnost, hmotnost nebude nižší než 140 g, jinak se bude snadno lámat.
