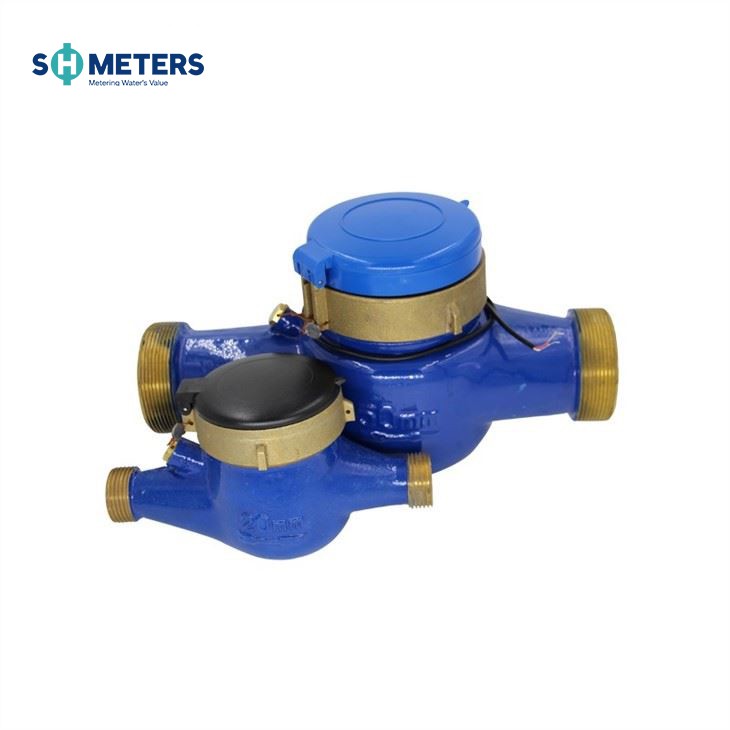

TYP MULTI-JET
Mosazné nástavbové vodoměry se suchým vytáčením
Popis produktu
APLIKACE
Měření objemu studené pitné vody procházející potrubím
RYSY
Třída C. Přijetí ukazatele a zařízení pro počítání slov a kol s pokročilou, krásnou a elegantní strukturou,
počítadlo je utěsněno kapalinou speciálního typu, odečet je dlouho čirý,
pohodlná kopie měřiče a dlouhá životnost.
Přednastavený dálkový ovladač, 100L na pulzní výstup.
PRACOVNÍ PODMÍNKY
Teplota vody: ≤50 ° C pro vodoměr
≤90 ° C pro měřič teplé vody
Tlak vody: ≤1MPa nebo 1,6MPa volitelně
(volitelně 10 bar nebo 16 barů)
MAXIMÁLNÍ DOVOLENÁ CHYBA
Ve spodní zóně od Qmin včetně až do Qt, ale bez Qt je ±5% _ V horní zóně od Qt včetně do Qs včetně je: měřič studené vody ±2%, měřič teplé vody ±3%.
POZNÁMKA
Technické údaje odpovídají mezinárodní normě ISO4064
PŘÍSLUŠENSTVÍ
Měření objemu studené pitné vody procházející potrubím
RYSY
Třída C. Přijetí ukazatele a zařízení pro počítání slov a kol s pokročilou, krásnou a elegantní strukturou,
počítadlo je utěsněno kapalinou speciálního typu, odečet je dlouho čirý,
pohodlná kopie měřiče a dlouhá životnost.
Přednastavený dálkový ovladač, 100L na pulzní výstup.
PRACOVNÍ PODMÍNKY
Teplota vody: ≤50 ° C pro vodoměr
≤90 ° C pro měřič teplé vody
Tlak vody: ≤1MPa nebo 1,6MPa volitelně
(volitelně 10 bar nebo 16 barů)
MAXIMÁLNÍ DOVOLENÁ CHYBA
Ve spodní zóně od Qmin včetně až do Qt, ale bez Qt je ±5% _ V horní zóně od Qt včetně do Qs včetně je: měřič studené vody ±2%, měřič teplé vody ±3%.
POZNÁMKA
Technické údaje odpovídají mezinárodní normě ISO4064
PŘÍSLUŠENSTVÍ
Každý vodoměr má volitelně jednu sadu spojek: 2ks trubka, 2ks matice a 2ks těsnění.
Celkový rozměr a hmotnost
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Velikost (palec) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Délka (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Šířka (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Výška (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Připojovací závit D | G3/4B | G1B | Skupina G11/4B | Skupina G11/2B | G2B | Skupina G21/2B | Konec příruby |
| Hmotnost (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Technické údaje
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Velikost (palec) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R = 80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R = 100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R = 125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R = 160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Odečet(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Čtení (litr) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Tlak (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Pokles tlaku | 63 | ||||||
| Max.Teplota | T = 50/90 | ||||||
| Možnost pulzního výstupu | Vmax = 24V | ||||||
| Imax = 100 mA | |||||||
| Pmax = 2 W | |||||||
Možnost pulzního výstupu
Záruka
Všechny měřiče budou zaručeny proti vadám zpracování a materiálů po dobu jednoho (1) roku od data převzetí. Vadné měřiče nebo díly zjištěné v této lhůtě budou vyměněny bezplatně po vrácení do SCHMETERS
